 Předmět příspěvku: Re: kloubový nakladač 4x4
UNREAD_POSTNapsal: stř zář 30, 2020 6:50 am
Offline
Uživatelský avatar

Registrován: čtv zář 17, 2020 12:17 pm
Příspěvky: 13
Bydliště: Orsk
Jaký úhel sklonu byl vyroben v závěsu? Otočte rám.

Какой угол наклона был сделан в шарнире? Поворот рамы.

_________________
Můj kanál - https://www.youtube.com/playlist?list=P ... 9KZ8GUS2Nd


Nahoru
 Profil

 Předmět příspěvku: Re: kloubový nakladač 4x4
UNREAD_POSTNapsal: stř zář 30, 2020 8:43 am
Offline
Uživatelský avatar

Registrován: stř zář 12, 2007 10:28 pm
Příspěvky: 8246
Bydliště: Straèov
Bydliště: Stračov
me se to moc libi a ten teleskop i 50cm by tomu slusel a byl by vyuzit si myslim, teziste dole mas velky :)

_________________
http://ondras83.rajce.idnes.cz/traktor tatovo
http://ondras83.rajce.idnes.cz/MUJ_MAZLIK1#
kanal na youtube: https://www.youtube.com/playlist?list=P ... 4yLhAx-VSX


Nahoru
 Profil

 Předmět příspěvku: Re: kloubový nakladač 4x4
UNREAD_POSTNapsal: stř zář 30, 2020 8:49 am
Offline
Uživatelský avatar

Registrován: čtv kvě 14, 2009 3:52 pm
Příspěvky: 1391
Bydliště: Mladoboleslavsko.
Vypadá to pěkně

_________________
Dvakrát měř a jednou řež.
Moje mašina.viewtopic.php?f=20&t=23019
Vlek viewtopic.php?f=49&t=28298
Puvodní stroj viewtopic.php?f=2&t=16493


Nahoru
 Profil

 Předmět příspěvku: Re: kloubový nakladač 4x4
UNREAD_POSTNapsal: ned říj 04, 2020 7:25 am
Offline

Registrován: ned pro 13, 2009 11:08 pm
Příspěvky: 1406
Bydliště: Prachatice
Ono 50 cm výsuvu by jistě bylo fajn, ale obětí za to by byla ztráta paraleogramu.
Už nějakou dobu řeším problém jak ovládat hydraulický pojezd. u nohou není místo na pedál, který by měl jak slušný krok na jednu ale i na druhou stranu (vpřed-vzad). Noha se dostává do nepříjemné polohy. A dělat krátký krok je blbost ztratilo by to citlivost rozjezdu. Ale když bych udělal ovládání pojezdu pákou, tak to nebude praktické s ohledem na ovládání pojezdu i nakladače jednou rukou. ?

_________________
hajnýho sedmdesátka
kloubový nakladač 4x4


Nahoru
 Profil

 Předmět příspěvku: Re: kloubový nakladač 4x4
UNREAD_POSTNapsal: ned říj 04, 2020 11:57 am
Offline
Uživatelský avatar

Registrován: ned úno 22, 2009 8:04 pm
Příspěvky: 1110
Bydliště: Zlaté č59 okr. Bardejov
Ja som mál pred par rokmi z požičovni nakladač podobnej konštrukcie a tam bol pedál ktorou sa ovládala rýchlosť pojazdu a smer dopredu-dozadu sa ovládal prepinačom na vrchu páky ktorým sa ovládala ližica.
Obrázek Obrázek Obrázek

_________________
viewtopic.php?f=13&t=9609
https://www.youtube.com/watch?v=vCFHyrw ... e=youtu.be
https://www.youtube.com/watch?v=tkYtkETtMfc


Nahoru
 Profil

 Předmět příspěvku: Re: kloubový nakladač 4x4
UNREAD_POSTNapsal: ned říj 04, 2020 4:40 pm
Offline

Registrován: ned pro 13, 2009 11:08 pm
Příspěvky: 1406
Bydliště: Prachatice
jo to je pěknej bobík :-) takové ovládání pojezdu by se mi líbilo, nemuselo by to být nutně přepínáno tlačítkem. Stačila by třeba mechanická páka u volantu pro volbu směru, pak jen šlapat pedál. Na čerpadle je páčka viz. foto, která řídí pohyb stroje. Nejde moc těžko a sama se centruje. Jak ale vymyslete pokud možno mechanické řešení jak změnit směr pohybu táhla?

Obrázek

_________________
hajnýho sedmdesátka
kloubový nakladač 4x4


Nahoru
 Profil

 Předmět příspěvku: Re: kloubový nakladač 4x4
UNREAD_POSTNapsal: pon říj 05, 2020 1:50 pm
Offline
Uživatelský avatar

Registrován: stř zář 12, 2007 10:28 pm
Příspěvky: 8246
Bydliště: Straèov
Bydliště: Stračov
co pouzit silny lanovod nebo strunu, co mela š120 na sytic? to by neslo?

jeslti nakonec nebude jednodussi tam pouzit nejaky servo (treba z centralu z auta nebo neco podobneho) a ovladat to elektricky treba packou na blinkry - pravy blinkr dopredu, nic, levy blinkr dozadu, u nejakyho polaka jsem to videl na TKcku predelany na nakladac, je mi jasny, ze ovladal paku v prevodovce (nad kterou mel sedacku), ale jak to bylo fyzicky udelany to nevim

_________________
http://ondras83.rajce.idnes.cz/traktor tatovo
http://ondras83.rajce.idnes.cz/MUJ_MAZLIK1#
kanal na youtube: https://www.youtube.com/playlist?list=P ... 4yLhAx-VSX


Nahoru
 Profil

 Předmět příspěvku: Re: kloubový nakladač 4x4
UNREAD_POSTNapsal: pon říj 05, 2020 4:24 pm
Offline

Registrován: ned pro 13, 2009 11:08 pm
Příspěvky: 1406
Bydliště: Prachatice
což o to lanovod já mám, ale jde o to že ten pedál by musel mít hodně velkej krok aby to dokázali citlivě ovládat jízdu vpřed i vzad.
Dokázal bych si představit čistě elektrické řešení - třeba za pomocí servomotoru, ale tohle já neumím. A muselo by to být 100% spolehlivé.
Nejvíc by se mi líbilo to ovládat rychlost pedálem a směr jízdy přepínat pomocí nějakého mechanizmu buď mechanicky nebo třeba pomocí elektromagnetu, ale zatím jsem nic takového nedokázal vymyslet.

_________________
hajnýho sedmdesátka
kloubový nakladač 4x4


Nahoru
 Profil

 Předmět příspěvku: Re: kloubový nakladač 4x4
UNREAD_POSTNapsal: úte říj 06, 2020 10:20 am
Offline
Uživatelský avatar

Registrován: stř zář 12, 2007 10:28 pm
Příspěvky: 8246
Bydliště: Straèov
Bydliště: Stračov
uz tomu rozumim, ja myslel, ze ta packa prepina smer otaceni, ale ona naklapi desku a tim otacky hydromotoru, takze cim vic je vychylena, tim rychleji to jede, rozumim tomu dobre?

_________________
http://ondras83.rajce.idnes.cz/traktor tatovo
http://ondras83.rajce.idnes.cz/MUJ_MAZLIK1#
kanal na youtube: https://www.youtube.com/playlist?list=P ... 4yLhAx-VSX


Nahoru
 Profil

 Předmět příspěvku: Re: kloubový nakladač 4x4
UNREAD_POSTNapsal: úte říj 06, 2020 1:56 pm
Offline

Registrován: pon kvě 20, 2013 9:12 pm
Příspěvky: 1506
Bydliště: Bravantice
Použij dva pedály vedle sebe,jeden pro jízdu vpřed a druhý pro jízdu v zad ,pedály se propojí dvojzvratnou pákou,když jeden pedál klesa druhý stoupá.Při jízdě vpřed,jedním pedálem zvyšuješ rychlost a druhým snižuješ,když chceš zastavit,šešlapnutím
mezi pedály je srovnáš a na hydročerpadle nastavíš neutrál.Pohyb od pedálů musí být pomocí táhel,aby se minimalizoval volný chod a vůle , tím necitlivost ovládání.


Nahoru
 Profil

 Předmět příspěvku: Re: kloubový nakladač 4x4
UNREAD_POSTNapsal: stř říj 07, 2020 10:01 pm
Offline
Uživatelský avatar

Registrován: čtv zář 17, 2020 12:17 pm
Příspěvky: 13
Bydliště: Orsk
Obrázek


Jaký úhel sklonu jste udělali ?

_________________
Můj kanál - https://www.youtube.com/playlist?list=P ... 9KZ8GUS2Nd


Nahoru
 Profil

 Předmět příspěvku: Re: kloubový nakladač 4x4
UNREAD_POSTNapsal: čtv říj 08, 2020 5:56 am
Offline

Registrován: ned pro 13, 2009 11:08 pm
Příspěvky: 1406
Bydliště: Prachatice
Tak tomu nerozumím, úhel sklonu? proč? čepy jsou svisle nad sebou.

Ty dva pedály by řešení mohlo být.

_________________
hajnýho sedmdesátka
kloubový nakladač 4x4


Nahoru
 Profil

 Předmět příspěvku: Re: kloubový nakladač 4x4
UNREAD_POSTNapsal: čtv říj 08, 2020 7:25 pm
Offline

Registrován: čtv říj 24, 2013 10:27 pm
Příspěvky: 46
Bydliště: Praha
2 pedaly ma napr. Iseki SG nebo SXG; nekde mam fotky, prip. to muzu po vikendu nafotit z realu nebo mozna jeste lepe to je rozkreslene v katalogu dilu, ten nekde najdu taky.


Nahoru
 Profil

 Předmět příspěvku: Re: kloubový nakladač 4x4
UNREAD_POSTNapsal: čtv říj 08, 2020 9:57 pm
Offline
Uživatelský avatar

Registrován: čtv zář 17, 2020 12:17 pm
Příspěvky: 13
Bydliště: Orsk
Obrázek

Obrázek

Obrázek

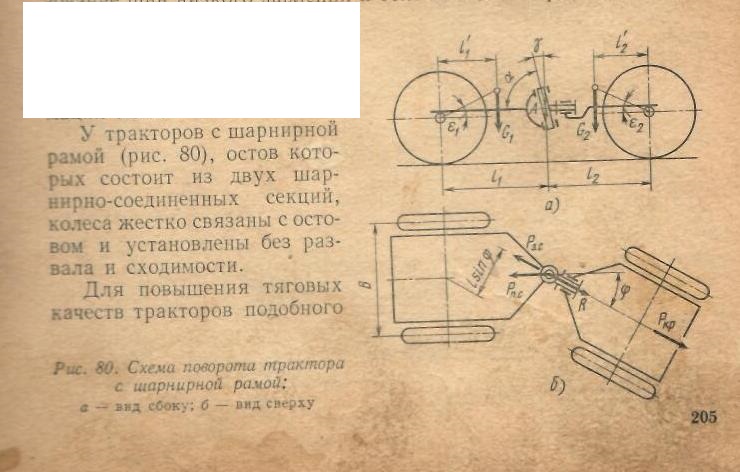

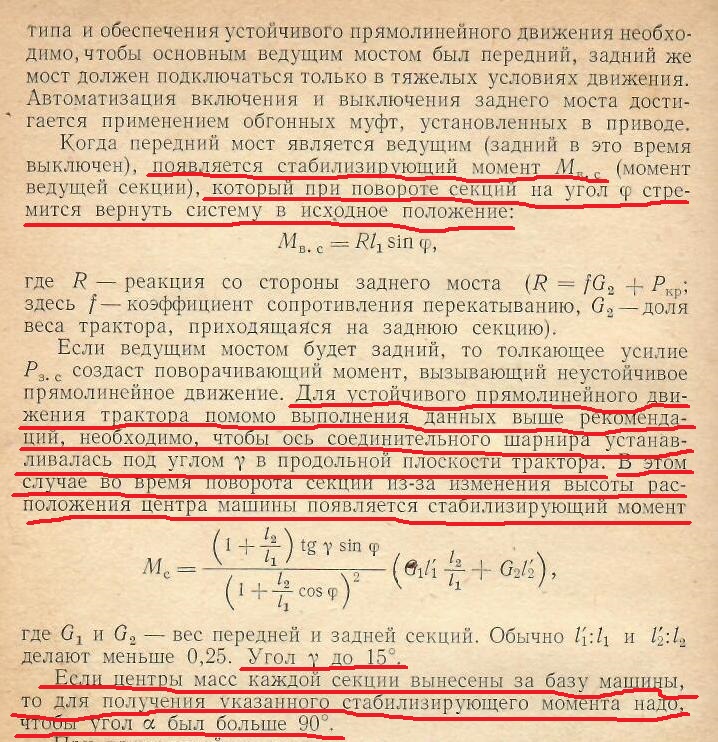

Přeložím do češtiny význam textu knihy.
